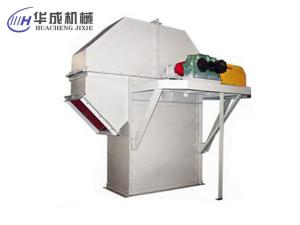

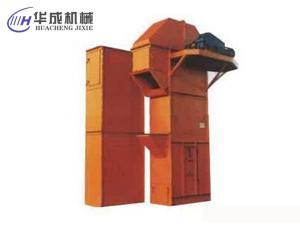

TH型斗式提升机(环链)

描 述:    TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH系列斗式提升机是一种圆环链斗式提升机采用混合式或重力...

分享到:
24小时服务热线
13373746303



6358751900173851813005581[1]


  TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH系列斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。

  TH型斗式提升机备有两种料斗:

  zh型(中深斗)一般使用于输送湿的,一结块,较难抛出的物料, 如湿砂、型砂、化肥、碱粉等。

  sh型(深斗)一般使用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块、等。

  本机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,安装应力。本机输送量可达365m3/h,提升高度可达到为50m。

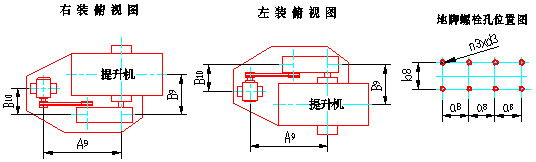

  TH型斗式提升机>结构型式图如下



6355398317250132828838665[1]




6355398318032877724746900[1]




6355398318838865707584675[1]




6358752089606453918699325[1]


  1.维护方便,寿命长。

  2.机壳钢板加厚、刚性好。

  3.输送物料的温度可达250℃。

  4.中节机壳具有单通道和双通道两种形式。

  5.提升高度运行平稳可靠,噪音小,维护方便。

  6.改进机型的提升输送量比普通机型提高30%以上。

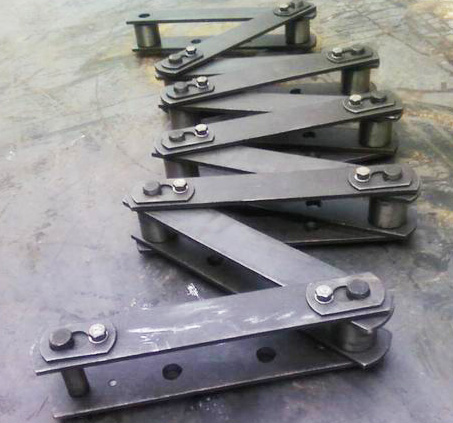

  7.提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有高的抗拉强度和耐磨性能。

  TH型斗式提升机具有以下特点:

  1、输送量大,相同斗宽的TH型与HL型相比,输送量增大近一倍;

  2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料、降低了维修费;

  3、下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链;

  4、牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。本提升机为混合或重力方式卸料,掏取式装料,适用输送堆积密度不大于吨/米 3 的物料的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过250度。



6358752097807784468060790[1]




6358836175628144368298599[1]

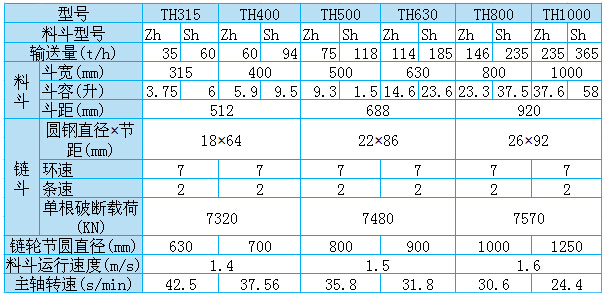

  注释:

  1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。

  2.TH型斗提机料斗用途:

  ·Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。

  ·Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。

  3.HL型斗提机料斗用途:

  ·Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。

  ·S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。

  4.张紧力计算:

  ·G=40+0.232•H

  式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)



6358836404988171418878391[1]

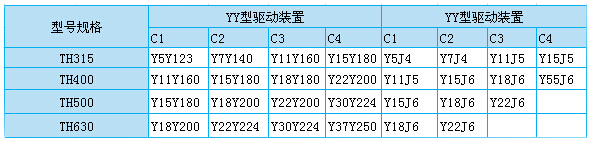

  说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。

  Y11J5表示Y型电机功率11KW,JZQ500型减速机。

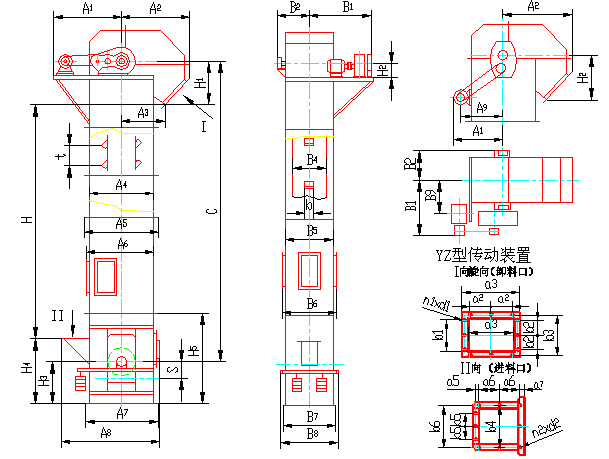

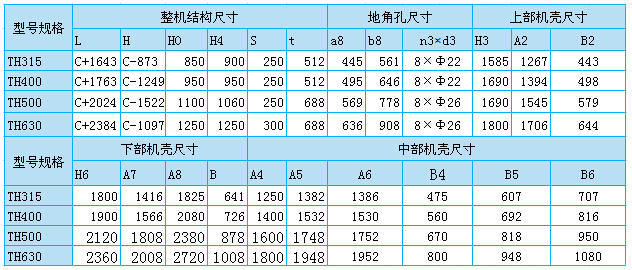

  TH型斗式提升机主要尺寸:



6358836411689500312870264[1]




6358752044016403111446186[1]


  TH型斗式提升机是我厂基于型斗式提升机研制的新产品,与其相比,具有输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合垂直斗式提升机该标准等效,参照了国际标准和国外 标准);牵引用园环链符合矿用高强度园环链。
